도어 무게, 높이 및 재질별로 은폐형 유압 도어 힌지를 선택하는 방법

如何根据门重,门高和材质选择隐藏液压门合页

숨겨진 유압 도어 힌지는 단순히 숨겨진 커넥터가 아닙니다. 전체 도어를 지지하고, 닫히는 동작을 제어하며, 장기간 사용하는 동안 도어 간격을 고르게 유지하는 데 도움이 됩니다.- 도어 제조업체, 유통업체 및 프로젝트 계약자의 경우 완성된 도어 중량, 도어 높이, 구조 재료 및 필요한 닫힘 동작에 따라 올바른 힌지를 선택해야 합니다.

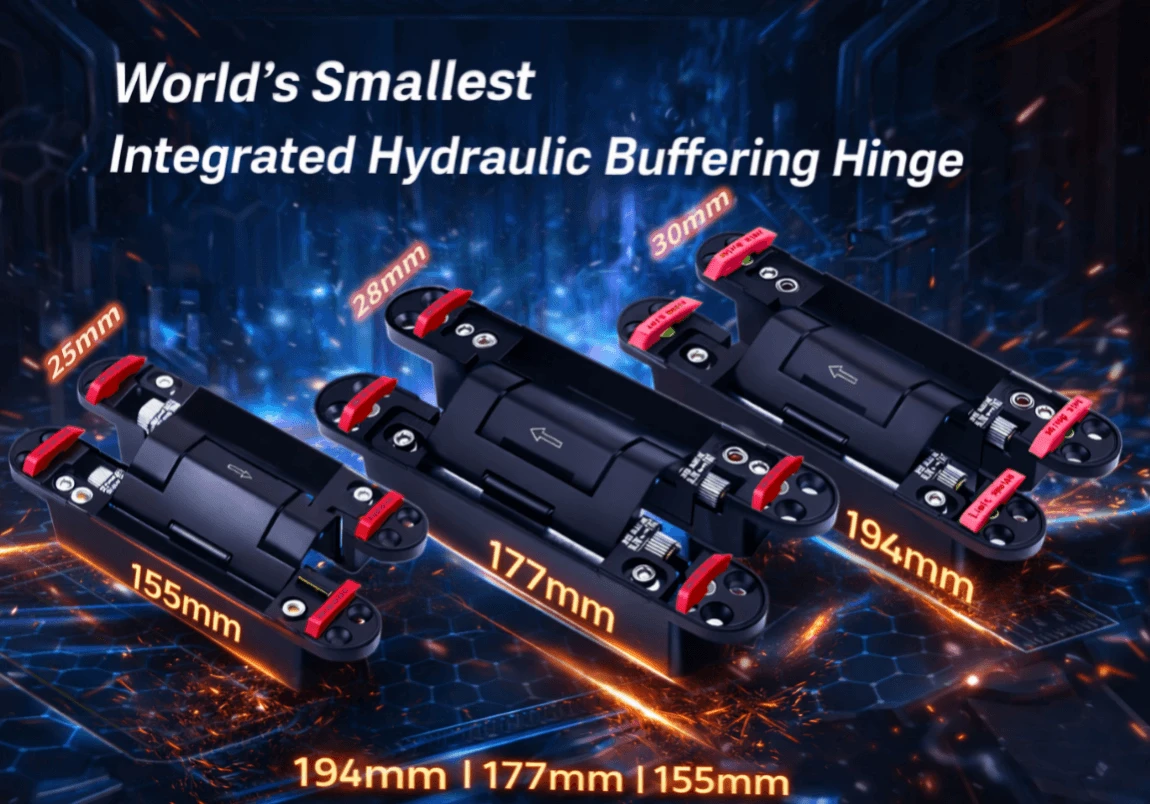

TEMAX HBG005 시리즈에는 다양한 도어 구조 및 하중 요구 사항에 맞는 155mm, 177mm 및 194mm 구성이 포함되어 있습니다. 본 가이드에서는 세 가지 사이즈를 비교하는 방법과 주문 전 올바른 프로젝트 데이터를 제공하는 방법에 대해 설명합니다.



세 가지 HBG005 크기 한눈에 보기

사양	155mm 버전	177mm 버전	194mm 버전
제품 사양 产품规格	155×25mm	177×28mm	194×30mm
유압힌지당 최대하중	15kg	30kg	40kg
위치 결정 位功能	90도 포지셔닝; 90도에서 180도까지 자유 정지 / 90도 고정, 90도 -180도 自由停	90도 포지셔닝; 90도에서 180도까지 자유 정지 / 90도 고정, 90도 -180도 自由停	90도 포지셔닝; 90도에서 180도까지 자유 정지 / 90도 고정, 90도 -180도 自由停
최대 개방도 最大开启角degree	180도	180도	180도
조정 调节范围	왼쪽/오른쪽 ±3mm; 위/아래 ±3mm / 左右±3mm;상하±3mm	왼쪽/오른쪽 ±1.5mm; 위/아래 ±3mm / 左右±1.5mm;상하±3mm	왼쪽/오른쪽 ±2mm; 위/아래 ±4mm / 左右±2mm;상하±4mm
가공 슬롯 开槽参考	155.5×25.5mm; 깊이 30mm / 155.5 × 25.5mm;槽深30mm	177.5×28mm; 깊이 35mm / 177.5 × 28mm, 깊이 35mm	194.5×30mm; 깊이 37mm / 194.5 × 30mm;槽深37mm
문 두께 门厚参考	35mm 이상 / 大于35mm	35mm 이상 / 大于35mm	38mm 이상 / 大于38mm
검증된 부하 정보 已确认承重信息	아래 권장 구성 표를 참조하세요. / 见下方配置表	아래 권장 구성 표를 참조하세요. / 见下方配置表	아래 구성 표를 참조하세요. SGS는 또한 60kg 도어로 두 개의 경첩을 테스트했습니다.

위의 표는 모델 비교를 위한 것입니다. 최종 경첩 수량은 항상 완성된 도어 데이터와 최신 기술 도면을 통해 확인되어야 합니다. 모델 구성 표와 SGS 내구성 보고서는 다양한 목적으로 사용됩니다. 지침은 초기 선택 지침을 제공하고 SGS 보고서는 하나의 특정 테스트 조건을 확인합니다.

上表用于3种型号的初步比较.最终合页数weight必须根据成藨数据及最新技术图纸确认.型号配置表与SGS의 사용 방식은 동일하지 않습니다.

1. 완성된 문 무게 계산

1. 计算整扇成品门的真实重量

도어 무게는 패널 단독이 아닌 완성된 도어 전체에서 계산되어야 합니다. 장식 표면, 유리, 알루미늄 프로파일, 자물쇠, 손잡이 및 기타 액세서리가 모두 포함되어야 합니다. 실제 완성 중량이 권장 구성의 상한에 가까울 경우 합리적인 안전 여유를 허용하고 공급업체에 도어 구조를 검토하도록 요청하세요.

门重必须按照完整成品门计算,而不能只计算门板.装饰面,玻璃,铝型材,锁具,拉手及其他配件都应计入.如果实际成品重量接近推荐配置的上限,应预留合理安全余量,并请供应商复核门体结构.

155mm HBG005에 권장되는 구성

155mm HBG005 커넥터

완성된 도어 무게	문 높이 门高	권장 구성 推荐配置
20kg 이하	2100mm 이하	1 유압 힌지 + 1 하중- 베어링 힌지 / 1个液压합页 + 1个承중합页
45kg 이하	2100mm 이하	유압경첩 2개 / 2个液压합구조
55kg 이하	2100mm 이하	2 유압 힌지 + 1 하중- 베어링 힌지 / 2个液压합页 + 1个承중합页
65kg 이하	2100mm 이하	유압경첩 3개 / 3个液压합구조

무게가 40kg 미만이고 높이가 2100mm보다 큰 도어의 경우 155mm 지침에서는 로드 베어링 힌지 1개를 추가할 것을 권장합니다.-

무게는 40kg에 달하며 높이 2100mm, 길이 155mm에 불과합니다.

177mm HBG005에 권장되는 구성

177mm HBG005 커넥터

완성된 도어 무게	문 높이 门高	권장 구성 推荐配置
30kg 이하	2100mm 이하	1 유압 힌지 + 1 하중- 베어링 힌지 / 1个液压합页 + 1个承중합页
50kg 이하	2100mm 이하	유압경첩 2개 / 2个液压합구조
70kg 이하	2100mm 이하	2 유압 힌지 + 1 하중- 베어링 힌지 / 2个液压합页 + 1个承중합页
90kg 이하	2100mm 이하	유압경첩 3개 / 3个液压합구조

무게가 70kg 미만이고 높이가 2100mm보다 큰 도어의 경우 177mm 지침에서는 로드 베어링 힌지 1개를 추가할 것을 권장합니다.-

70kg의 무게로 2100mm의 높이, 177mm의 무게를 자랑하는 177mm의 무게를 자랑합니다.

194mm HBG005에 권장되는 구성

194mm HBG005 커넥터

완성된 도어 무게	문 높이 门高	권장 구성 推荐配置
40kg 이하	2100mm 이하	1 유압 힌지 + 1 하중- 베어링 힌지 / 1个液压합页 + 1个承중합页
60kg 이하	2100mm 이하	유압경첩 2개 / 2个液压합구조
80kg 이하	2100mm 이하	2 유압 힌지 + 1 하중- 베어링 힌지 / 2个液压합页 + 1个承중합页
100kg 이하	2100mm 이하	유압경첩 3개 / 3个液压합구조

무게가 70kg 미만이고 높이가 2100mm보다 큰 도어의 경우 194mm 지침에서는 로드 베어링 힌지 1개를 추가할 것을 권장합니다.-

70kg의 무게로 2100mm의 높이, 194mm의 무게로 194mm의 무게를 자랑합니다.

2. 문 높이, 너비 및 경첩 활용도 고려

2. 同时考虑门高,门宽和合页受力

더 크거나 더 넓은 도어는 총 중량이 변하지 않더라도 힌지에서 더 큰 모멘트를 생성합니다. 이것이 선택 시 도어 높이와 도어 중량을 분리할 수 없는 이유입니다. 도어 너비, 두께, 무게 중심, 힌지 간격 및 프레임 강도도 장기적인 정렬에 영향을 미칩니다.-

即使总重量不变,门扇越高或越宽,作用在合页上的力矩也越大.因此,选型时不能只看门重而忽略门高.门宽,门厚,重心位置,合页间距及门框强度同样会影响长期对齐稳定性.

2100mm 이상의 도어의 경우 힌지 레이아웃을 확인하지 않고 단순히 다른 유압 힌지를 추가하지 마십시오. 유압 및 하중{2}}지지 힌지가 올바르게 배치될 수 있도록 전체 도어 치수와 설치 도면을 제출하세요.

对于고도超过2100 mm 的门,不应는 未核对布局的情况下简单增加液压合页.应提交完整门体尺寸及安装图,以便正确安排液压体与承寸寸的位置.

3. 힌지를 도어 및 프레임 재질에 맞추세요.

3. 根据门扇与门框材质确认安装条件

원목, 엔지니어링 패널 및 알루미늄-프레임 도어는 하중을 다르게 전달합니다. 견고한 목재는 습도에 따라 변할 수 있으며, 엔지니어링 패널에는 안정적인 나사 고정 강도가 필요하며, 알루미늄 프로파일에는 가공된 포켓 주위에 충분한 너비와 보강재가 필요합니다.

实木,人造板和铝框门的载荷传递方式不同.实木可能随湿度变化;人造板需要可靠的螺钉握持力;铝型材则需要足够的型材宽度,并在开槽位置提供结构加强.

155mm 버전의 경우 참조 슬롯의 길이는 155.5mm, 너비는 25.5mm, 깊이는 30mm입니다. 177mm 버전의 경우 길이 177.5mm, 너비 28mm, 깊이 35mm입니다. 194mm 버전의 경우 길이 194.5mm, 너비 30mm, 깊이 37mm입니다. 155mm 및 177mm 지침에서는 35mm보다 큰 도어 두께를 지정하는 반면, 194mm 버전에서는 38mm보다 큰 도어 두께를 요구합니다. 가공하기 전에 항상 최신 도면, 나사 사양 및 컷아웃 주변의 나머지 재료를 확인하십시오.

155mm 길이 155.5mm, 길이 25.5mm, 길이 30mm;177mm 길이 177.5mm, 길이 28mm, 길이 35mm;194mm 길이 194.5mm, 길이 30 mm,深37mm.155mm与177mm款要求门厚大于35mm,194mm款要求门厚大于38 mm.

일괄 생산 전에 전체 도어 하나에 시험 설치를 권장합니다. 이는 가공 정확도, 도어 간격, 닫힘 동작 및 도어와 프레임의 구조적 강도를 검증하는 데 도움이 됩니다.

批量生产前,建议先试装一樘完整门,以验证开槽精度,门缝,关门动作,以及门扇与门框的结构强度.

4. 필요한 닫기 및 위치 지정 동작 정의

4. 明确所需的关门与定位动作

155mm, 177mm 및 194mm HBG005 지침은 최대 개방 각도 180도를 지정하고 위치는 약 90도, 자유 정지 위치는 90~180도입니다.- 도어가 약 85도 이하로 열리면 유압 메커니즘이 자동 닫힘을 제어합니다.

155mm, 177mm, 194mm HBG005 설명: 알루미늄 합금은 180도, 각도는 90도, 각도는 90도 -180도 자동으로 회전합니다.

버전에 따라 최종 닫기 동작이 다를 수 있습니다. 정숙-폐쇄 버전은 닫힘 위치 근처의 저소음 움직임에 우선순위를 두는 반면, 입구-잠금 버전은 포지티브 폐쇄 및 잠금을 위한 더 빠른 최종 동작을 제공합니다. 주문하기 전에 필요한 버전을 확인하세요.

不同版本可提供不同的末段关门动作.静音型更注重接近关闭位置时的低噪运行;入户锁型则通过更快的末段动作实现可靠闭合与上锁.下单前应明确所需版本.

설치 후 닫힘 속도를 조절할 수 있습니다. 이중-실린더 힌지의 조정 밸브는 최대한 균일하게 설정되어야 합니다. 잘못된 조정은 유압 성능과 서비스 수명에 영향을 미칠 수 있으므로 한도 이상으로 조정을 강요하지 마십시오.

安装后可调节关门速度.双缸合页2侧的调节阀应尽量保持一致,不可强行超过调节极限,否则可能影响液压性能及产品寿命.

5. SGS-194 × 30mm 샘플의 검증된 내구성

5. 194 × 30mm 제품 통용 SGS耐久测试

TEMAX 194 × 30 mm 2D 조정 가능한 숨겨진 힌지 샘플은 SGS-CSTC Standards Technical Services Co., Ltd. 광저우 지점에서 테스트되었습니다. 2025년 2월 12일자 테스트 보고서 번호 GZIN2410001713CM02_EN에 따르면 내구성 테스트는 EN 1935:2002/AC:2003, 7.5항을 참조했습니다.

TEMAX 194 × 30mm 2D可调隐藏합동제품由SGS통신 2018년 2월 12일에 발행된 测试报告GZIN2410001713CM02_EN,耐久测试参悟EN 1935:2002/AC:2003第7.5条进行.

테스트에서는 높이 2000mm, 너비 914mm, 질량 60kg의 문을 사용했습니다. 두 개의 경첩이 1540mm의 경첩 거리로 도어를 지지했습니다. 250,000회의 작동 주기 후에도 힌지와 해당 구성 요소는 손상 없이 계속해서 기능을 수행했으며 샘플은 PASS 판정을 받았습니다.

测试门고도为2000mm,宽titude为914mm,무게为60kg,由2只合页支撑,합页间距为1540 mm.完成250,000次启闭循环后,合页及其组件功能正常,无损坏,测试结论为PASS.

이 결과는 명시된 조건에서 테스트된 샘플의 내구성을 보여줍니다. 실제 프로젝트 선택에서는 완성된 도어 치수, 재료, 힌지 레이아웃 및 설치 정확성을 고려해야 합니다.

该结果证明了受测样品在上述条件下的耐久表现.实际项目选型仍须结合成品门尺寸,材质,合页布局及安装精度进行确认.

6. 일반적인 선택 실수를 피하세요

6. 避免这些常见选型错误

완성된 도어 중량 대신 패널 중량을 사용합니다.
用门板重量代替整扇成品门重量.

문 높이, 너비 및 중력 중심-을-무시합니다.
忽略门高,门宽及重心产生的杠杆作用.

177mm 또는 194mm 버전에 155mm 하중 차트를 적용합니다.
크기는 155mm 또는 177mm 또는 194mm입니다.

최신 설치 도면을 확인하기 전에 도어를 가공하십시오.
在核对最新安装图纸前就加工门体.

특정 테스트 조건을 범용 프로젝트 부하 등급으로 처리합니다.
将特定测试条件直接理解为所有项目通用的承重等级.

캐비닛 도어에 방-문 경첩 선택 방법을 사용합니다.
将房门合页的选型方法用于橱柜门.

7. 주문 전 TEMAX로 보내주셔야 할 사항

7. 下单前应向TEMAX提供信息

정확한 추천을 받으려면 다음 프로젝트 정보를 보내주세요.

如需获得准确的选型建议,请提供以下项目资料:

완성된 도어 높이, 너비, 두께 및 총 중량입니다.
成品门高度,宽度,厚度及总重量.

도어 소재 및 프레임 소재.
门扇材质及门框材质.

열림 방향 및 필요한 열림 각도.
开启方向及所需开启角度.

90-도 위치 지정, 자유 정지 범위 및 닫힘 동작이 필요합니다.
90도 고정이 자동으로 이루어집니다.

완성된 도어에는 잠금 유형, 손잡이 및 기타 액세서리가 포함되어 있습니다.
成品门所配置的锁具,拉手及其他附件.

프로젝트 수량, 설치 도면 및 목표 시장.
项目数量,安装图及目标市场.

TEMAX HBG005를 선택하는 이유는 무엇입니까?

TEMAX HBG005?

TEMAX HBG005는 숨겨진 외관, 유압식 폐쇄 제어, 위치 지정 및 설치 조정 기능을 하나의 도어-하드웨어 시스템에 결합합니다. 155mm, 177mm 및 194mm 옵션을 갖춘 이 시리즈는 도어 제조업체와 프로젝트 구매자에게 다양한 도어 무게와 구조를 맞출 때 더 큰 유연성을 제공합니다.

TEMAX HBG005将隐藏式외장,液压关门控제,정정位功能及安装调节结합합체一套门控5金系统中.155mm,177mm及194 mm3 유형의 장치는 다른 유형의 장치와 동일하지 않습니다.

TEMAX는 기술 선택, 설치 도면, 샘플, 도매 견적 및 OEM 협력을 통해 유통업체, 도어 제조업체 및 프로젝트 구매자를 지원합니다.TEMAX HBG005 매립형 유압 도어 힌지를 살펴보세요.

TEMAX可为经销商, 门厂와工程采购商提供技术选型, 安装图纸, 样품, 批发报价及OEM합작회사.查看TEMAX HBG005隐藏液压门합页.

자주 묻는 질문

常见问题

어떤 HBG005 크기를 선택해야 합니까?

应该选择哪一种HBG005规格?

세 가지 모델별{0}}구성 테이블을 초기 참조로 사용하세요. 완성된 도어의 무게, 높이, 두께, 구조재, 필요한 조정범위에 따라 사이즈를 선택하고, 가공 또는 주문 전 TEMAX로 최종 레이아웃을 확정합니다.

3종의 제품은 중량, 높이, 높이, 높이에 따라 다릅니다.构材质及所需调节范围选择规格, 并加工或下单前与TEMAX确认最终布局.

HBG005를 2100mm보다 큰 도어에 사용할 수 있나요?

HBG005는 2100mm 높이의 고속 주행을 위해 사용됩니까?

가능하지만 힌지 수량과 레이아웃에 대한 기술적 검토가 필요합니다. 지침에서는 지정된 중량 조건에서 내하중 힌지를 추가할 것을 권장하지만 도어 너비, 재질 및 프레임 강도도 고려해야 합니다.

可以,但合页数量与布局需要技术复核.说明书针对特定重量条件建议增加承重合页,同时还必须考虑门宽,材质及门框强度.

닫히는 속도를 조절할 수 있나요?

关门速度可以调节吗?

예. 155mm, 177mm 및 194mm 유압 버전에는 닫힘-속도 조정 기능이 포함되어 있습니다. 설치 지침을 따르고 이중-실린더 힌지에서 두 조정 밸브를 일관되게 유지하십시오.

可以.155mm,177mm与194 mm液压款均支持关门速島调节.调节时应遵循安装说明,并确保双缸合页2侧调节阀尽weight保持一致.

SGS 보고서는 모든 194mm 설치가 60kg을 운반할 수 있다는 것을 의미합니까?

SGS报告是否代表所는 194mm 보안은 60kg?

아니요. 보고서는 테스트된 샘플이 특정 조건(힌지 거리가 1540mm인 두 개의 힌지로 지지되는 2000 × 914mm, 60kg 테스트 도어)에서 250,000주기를 통과했음을 확인합니다. 실제 프로젝트에서는 별도의 기술 확인이 필요합니다.

不是.该报告证明受测样product 는 2000 × 914 mm, 무게 60 으로 제한됩니다. kg,由2只합页支撑,합页间距1540mm.实际项目仍需单独进行技术确认.

HBG005를 캐비닛 도어에 사용할 수 있나요?

HBG005는 어떤 용도로 사용됩니까?

HBG005는 방-도어 및 숨겨진-도어 애플리케이션용으로 설계되었습니다. 캐비닛 도어에는 일반적으로 다른 힌지 제품군이 필요합니다.

HBG005는 일반적으로 사용되는 제품입니다.

---

행동 촉구 / 行动引导

완성된 문의 높이, 너비, 두께, 무게, 재질을 보내주세요. TEMAX는 귀하의 프로젝트에 적합한 HBG005 크기와 힌지 구성을 권장합니다.

请发送成为의 제품은 최고의 높이, 크기, 각도, 중량, 무게, TEMAX将为您의 项目推荐합동 HBG005规格与합页配置.

귀하의 도어 공장 또는 프로젝트에 대한 최신 HBG005 설치 ​​도면, 샘플 및 도매 견적을 요청하십시오.

欢迎为您의 门厂或工程项目申请最新版HBG005安装图,样product及批发报价.
